网关简介

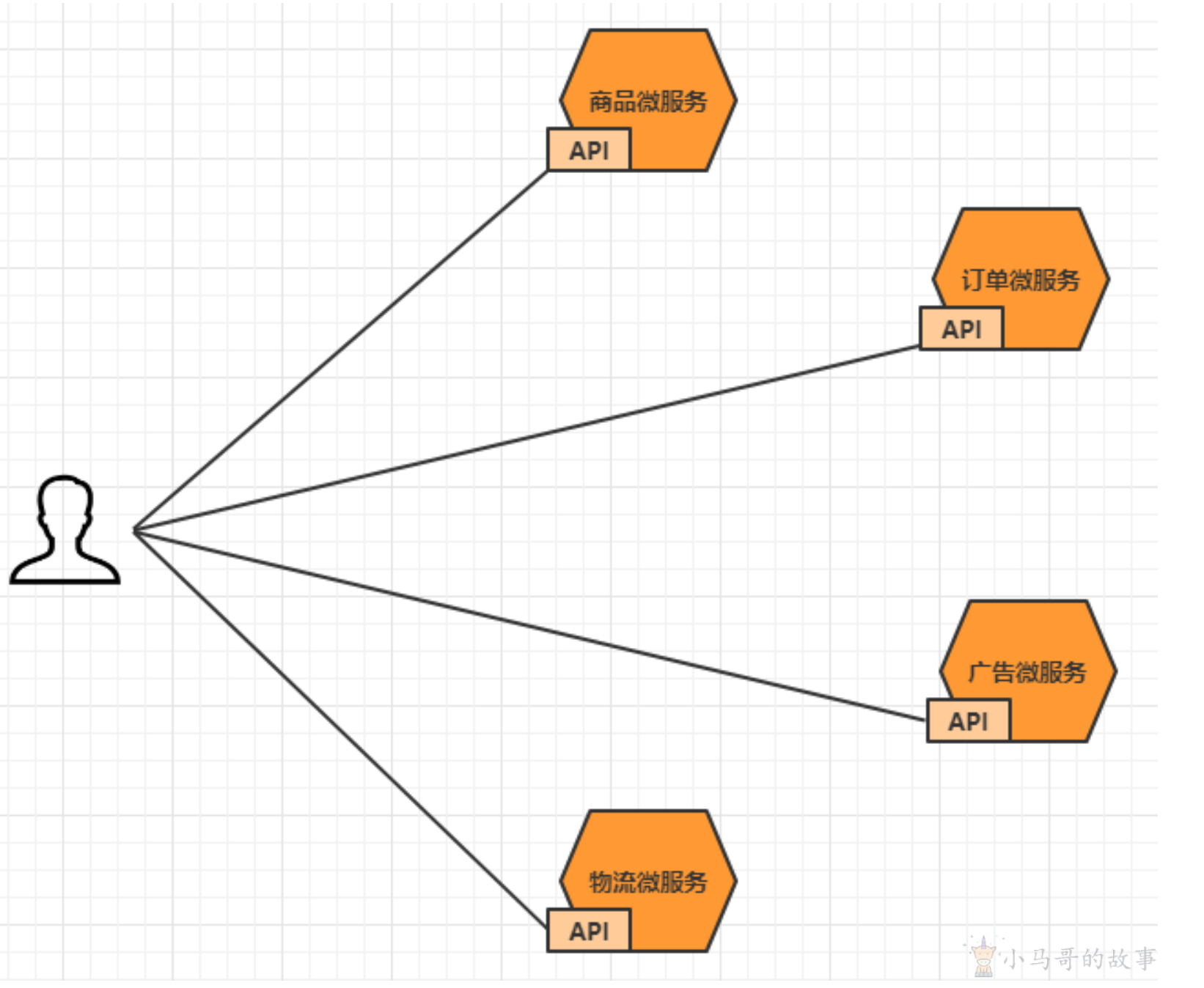

大家都都知道在微服务架构中,一个系统会被拆分为很多个微服务。那么作为客户端要如何去调用这么 多的微服务呢?如果没有网关的存在,我们只能在客户端记录每个微服务的地址,然后分别去调用。

网关简介

这样的架构,会存在着诸多的问题:

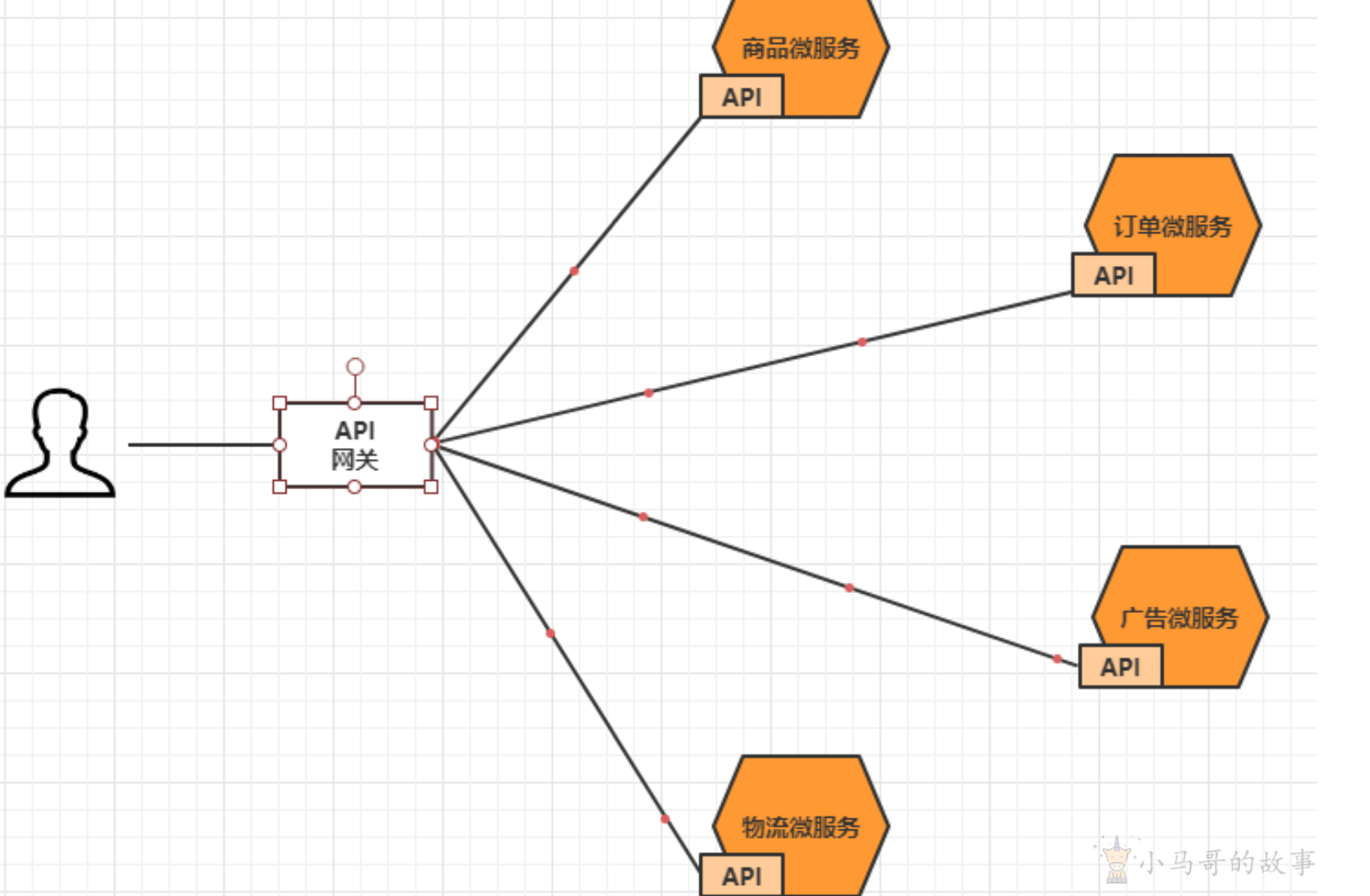

上面的这些问题可以借助API网关来解决。 所谓的API网关,就是指系统的统一入口,它封装了应用程序的内部结构,为客户端提供统一服务,一些与业务本身功能无关的公共逻辑可以在这里实现,诸如认证、鉴权、监控、路由转发等等。 添加上API网关之后,系统的架构图变成了如下所示:

API网关

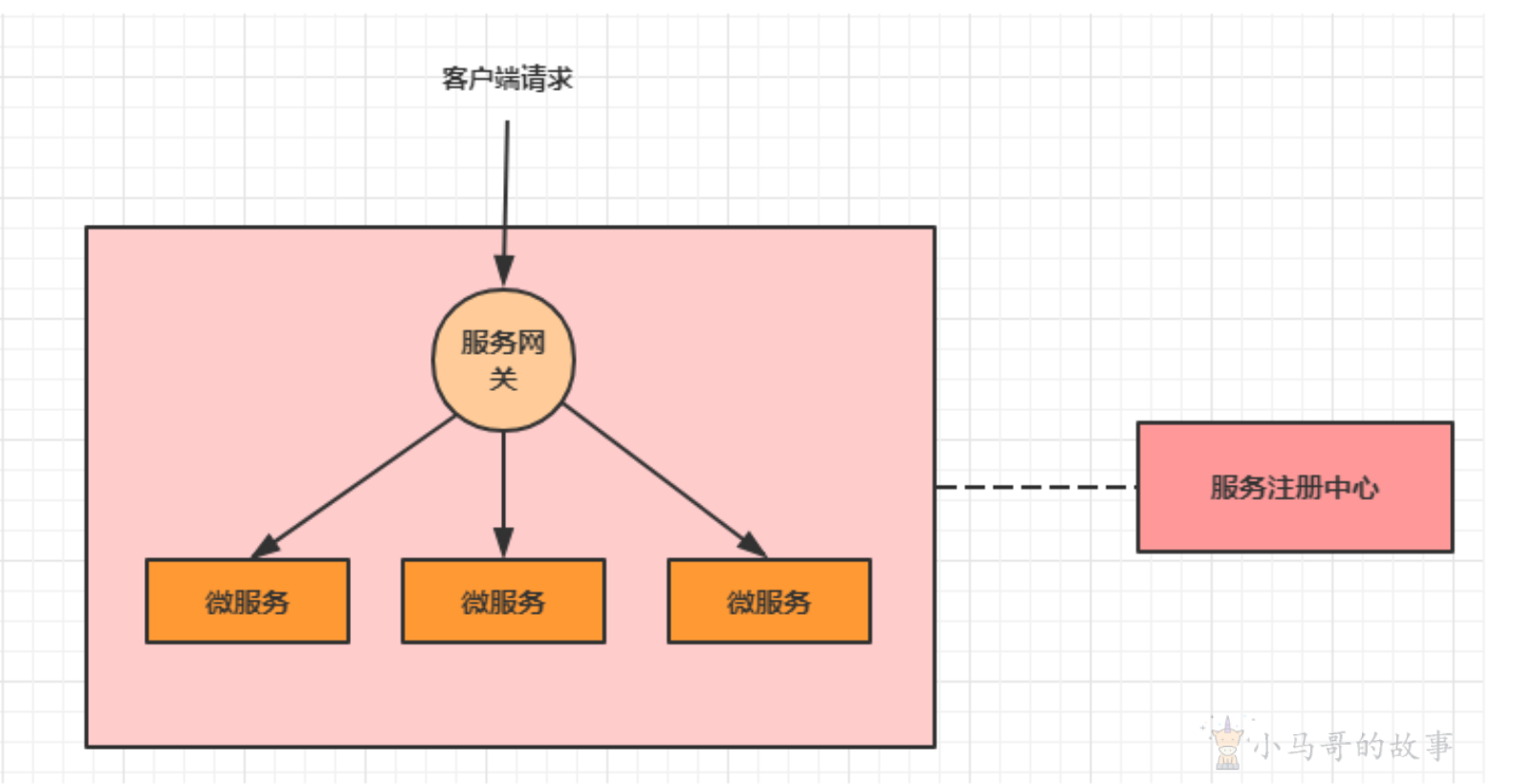

我们也可以观察下,我们现在的整体架构图:

整体架构图

在业界比较流行的网关,有下面这些:

**注意:**SpringCloud alibaba技术栈中并没有提供自己的网关,我们可以采用Spring Cloud Gateway来做网关

Gateway简介

Spring Cloud Gateway是Spring公司基于Spring 5.0,Spring Boot 2.0 和 Project Reactor 等技术开发 的网关,它旨在为微服务架构提供一种简单有效的统一的 API 路由管理方式。它的目标是替代Netflflix Zuul,其不仅提供统一的路由方式,并且基于 Filter 链的方式提供了网关基本的功能,例如:安全,监 控和限流。

优点:

缺点:

Gateway快速入门

要求: 通过浏览器访问api网关,然后通过网关将请求转发到商品微服务

基础版

第1步:创建一个 api-gateway 的模块,导入相关依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"> <parent>
    <artifactId>springcloud-alibaba</artifactId>
    <groupId>cn.maruifu</groupId>
    <version>1.0-SNAPSHOT</version>
</parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>api-gateway</artifactId>
    <dependencies>
    <!--gateway网关-->
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-gateway</artifactId>
    </dependency>
</dependencies>
</project>

第2步: 创建主类

package cn.maruifu;
@SpringBootApplication
public class GatewayApplication {
    public static void main(String[] args) {
        SpringApplication.run(GatewayApplication.class, args);
    }
}

第3步: 添加配置文件

server:
 port: 7000
spring:
 application:
  name: api-gateway
  cloud:
   gateway:
    routes: # 路由数组[路由 就是指定当请求满足什么条件的时候转到哪个微服务]
     - id: product_route # 当前路由的标识, 要求唯一
      uri: http://localhost:8081 # 请求要转发到的地址
      order: 1 # 路由的优先级,数字越小级别越高
      predicates: # 断言(就是路由转发要满足的条件)
          - Path=/product-serv/** # 当请求路径满足Path指定的规则时,才进行路由转发
      filters: # 过滤器,请求在传递过程中可以通过过滤器对其进行一定的修改
          - StripPrefix=1 # 转发之前去掉1层路径

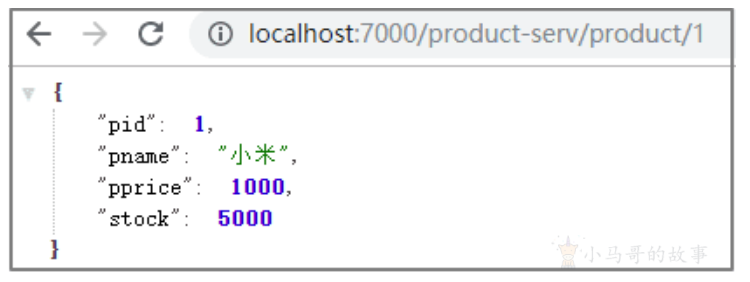

第4步: 启动项目, 并通过网关去访问微服务

截屏2021-02-02 下午7.32.53

增强版

第1步:加入nacos依赖

<!--nacos客户端-->
<dependency>
	<groupId>com.alibaba.cloud</groupId>
	<artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

第2步:在主类上添加注解

@SpringBootApplication
@EnableDiscoveryClient
public class ApiGatewayApplication {
	public static void main(String[] args) {
		SpringApplication.run(ApiGatewayApplication.class, args);
	}
}

第3步:修改配置文件

server:
 port: 7000
spring:
 application:
  name: api-gateway
 cloud:
  nacos:
   discovery:
    server-addr: 127.0.0.1:8848
   gateway:
    discovery:
     locator:
      enabled: true # 让gateway可以发现nacos中的微服务
    routes:
      - id: product_route
      uri: lb://service-product # lb指的是从nacos中按照名称获取微服务,并遵循负载均 衡策略
      predicates:
       - Path=/product-serv/**
      filters:
       - StripPrefix=1

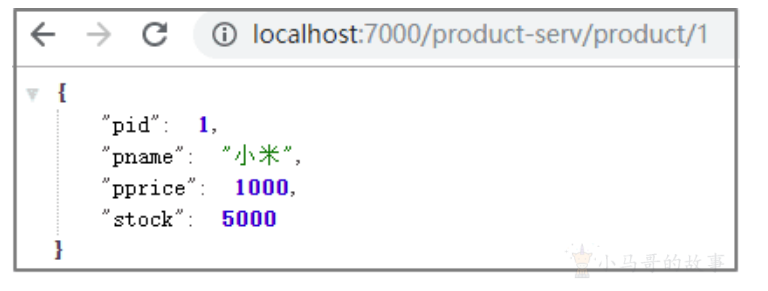

第4步:测试

截屏2021-02-02 下午7.41.51

简写版

第1步: 去掉关于路由的配置

server:
 port: 7000
spring:
 application:
  name: gateway
 cloud:
  nacos:
   discovery:
    server-addr: 127.0.0.1:8848
   gateway:
    discovery:
     locator:
      enabled: true # 让gateway可以发现nacos中的微服务

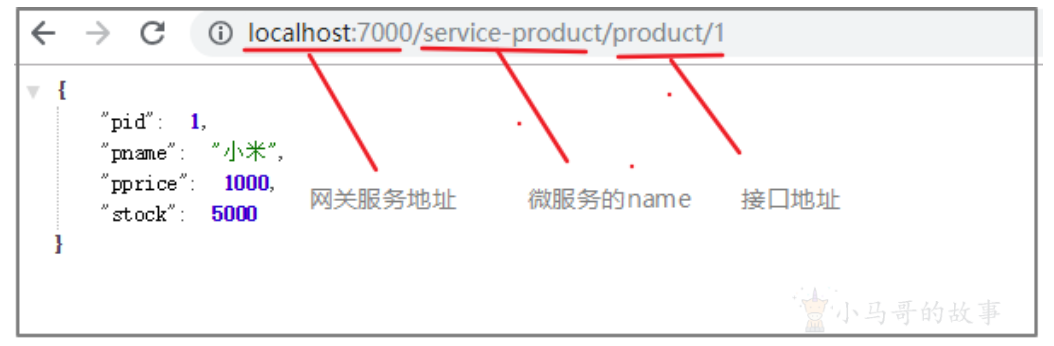

第2步: 启动项目,并通过网关去访问微服

截屏2021-02-02 下午7.43.16

这时候,就发现只要按照网关地址微服务接口的格式去访问,就可以得到成功响应。

Gateway核心架构

基本概念

路由(Route) 是 gateway 中最基本的组件之一,表示一个具体的路由信息载体。主要定义了下面的几个信息:

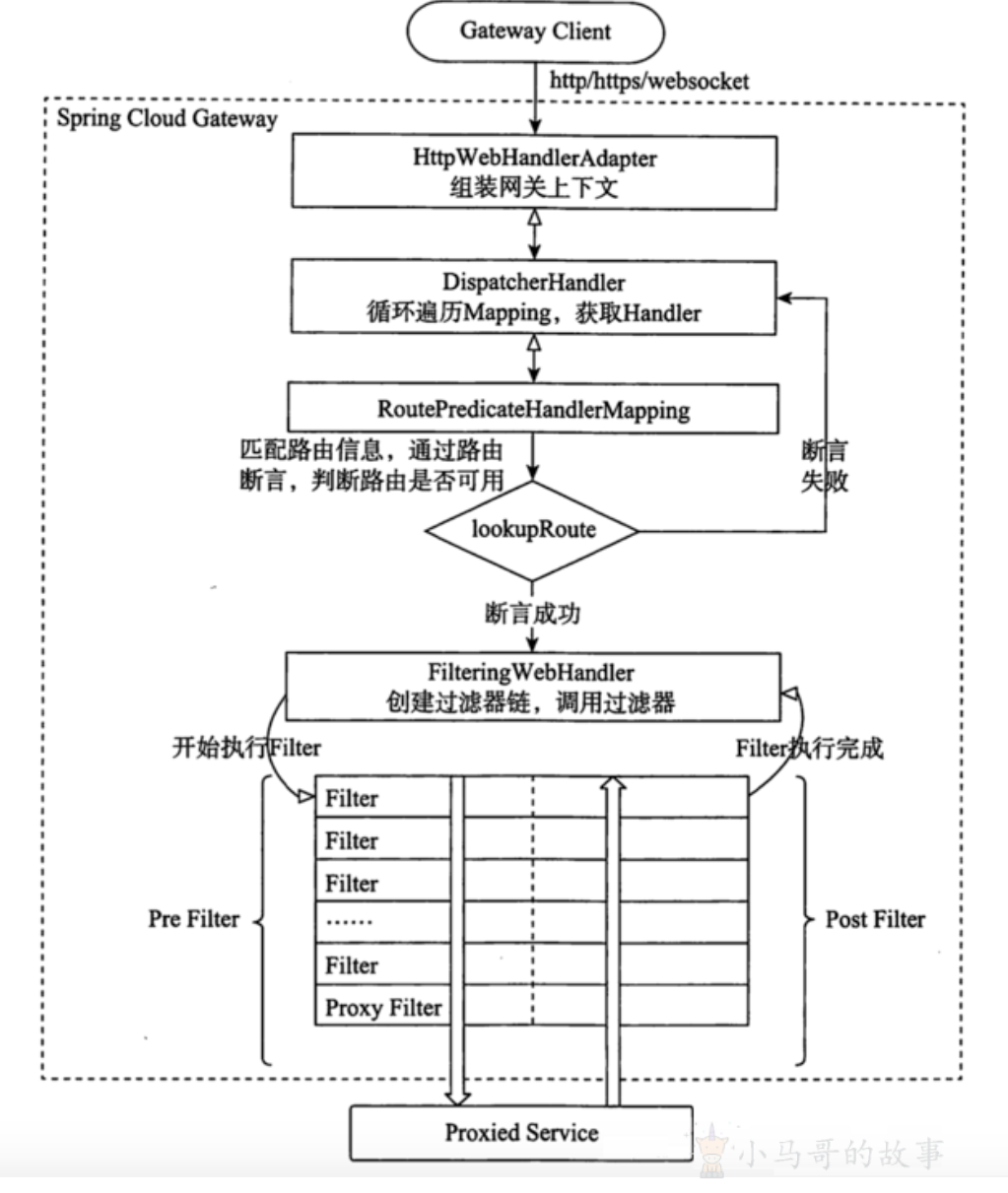

执行流程

截屏2021-02-02 下午7.44.51

执行流程大体如下:

  1. Gateway Client向Gateway Server发送请求
  2. 请求首先会被HttpWebHandlerAdapter进行提取组装成网关上下文
  3. 然后网关的上下文会传递到DispatcherHandler,它负责将请求分发给RoutePredicateHandlerMapping
  4. RoutePredicateHandlerMapping负责路由查找,并根据路由断言判断路由是否可用
  5. 如果过断言成功,由FilteringWebHandler创建过滤器链并调用
  6. 请求会一次经过PreFilter--微服务-PostFilter的方法,最终返回响应

断言

Predicate(断言, 谓词) 用于进行条件判断,只有断言都返回真,才会真正的执行路由。

断言就是说: 在 什么条件下 才能进行路由转发

内置路由断言工厂

SpringCloud Gateway包括许多内置的断言工厂,所有这些断言都与HTTP请求的不同属性匹配。具体如下:

内置路由断言工厂的使用

接下来我们验证几个内置断言的使用:

server:
  port: 7000
spring:
  application:
    name: api-gateway cloud:
  nacos:
    discovery:
      server-addr: 127.0.0.1:8848
  gateway:
    discovery:
      locator:
        enabled: true
    routes:
      - id: product_route
      uri: lb://service-product
      predicates:
        - Path=/product-serv/**
        - Before=2019-11-28T00:00:00.000+08:00 #限制请求时间在2019-11-28之前 \- Method=POST #限制请求方式为POST
      filters:
        - StripPrefix=1

自定义路由断言工厂

我们来设定一个场景: 假设我们的应用仅仅让age在(min,max)之间的人来访问。

第1步:在配置文件中,添加一个Age的断言配置

spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848
    gateway:
      discovery:
        locator:
          enabled: true
      routes:
        - id: product-route
        uri: lb://service-product
        predicates:
          - Path=/product-serv/**
          - Age=18,60 # 限制年龄只有在18到60岁之间的人能访问 filters:
          - StripPrefix=1

第2步:自定义一个断言工厂, 实现断言方法

package cn.maruifu.predicates;
//泛型 用于接收一个配置类,配置类用于接收中配置文件中的配置
@Component
public class AgeRoutePredicateFactoryextends AbstractRoutePredicateFactory<AgeRoutePredicateFactory.Config> {

    public AgeRoutePredicateFactory() {
        super(AgeRoutePredicateFactory.Config.class);
    }
    //用于从配置文件中获取参数值赋值到配置类中的属性上 @Override
    public List<String> shortcutFieldOrder() { //这里的顺序要跟配置文件中的参数顺序一致
        return Arrays.asList("minAge", "maxAge"); }
    //断言
    @Override
    public Predicate<ServerWebExchange> apply(AgeRoutePredicateFactory.Config config) {
        return new Predicate<ServerWebExchange>() {
            @Override
            public boolean test(ServerWebExchange serverWebExchange) {
                //从serverWebExchange获取传入的参数
                String ageStr = serverWebExchange.getRequest().getQueryParams().getFirst("age");
                if (StringUtils.isNotEmpty(ageStr)) {
                    int age = Integer.parseInt(ageStr);
                    return age > config.getMinAge() && age < config.getMaxAge(); }
                return true;
            }
        };
    }
}

//自定义一个配置类, 用于接收配置文件中的参数
@Data
class Config {
    private int minAge;
    private int maxAge;
}


第4步:启动测试

测试发现当age在(20,60)可以访问,其它范围不能访问
http://localhost:7000/product-serv/product/1?age=30
http://localhost:7000/product-serv/product/1?age=10

过滤器

三个知识点

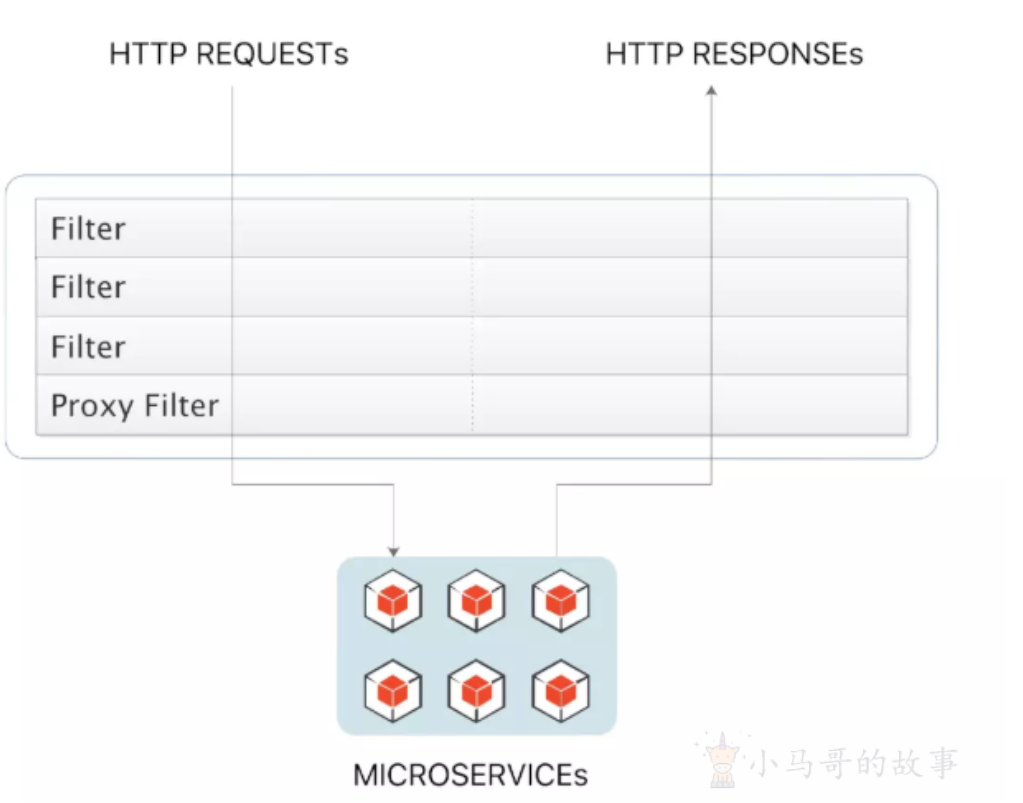

在Gateway中, Filter的生命周期只有两个:“pre” 和 “post”。

截屏2021-02-02 下午8.17.20

Gateway 的Filter从作用范围可分为两种: GatewayFilter与GlobalFilter。

局部过滤器

局部过滤器是针对单个路由的过滤器。

内置局部过滤器

在SpringCloud Gateway中内置了很多不同类型的网关路由过滤器。具体如下:

| 过滤器工厂 | 作用 | 参数 | | :--------: | :--: | :--: | | AddRequestHeader | 为原始请求添加Header | Header的名称及值 | | AddRequestParameter | 为原始请求添加请求参数 | 参数名称及值 | | AddResponseHeader | 为原始响应添加Header | Header的名称及值 | | DedupeResponseHeader | 剔除响应头中重复的值 | 需要去重的Header名 称及去重策略 | | Hystrix | 为路由引入Hystrix的断路器保护 | HystrixCommand的名称 | | FallbackHeaders | 为fallbackUri的请求头中添加具体的异常信息 | Header名称 | | FallbackHeaders | 为请求添加一个 preserveHostHeader=true的属 性,路由过滤器会检查该属性以 决定是否要发送原始的Host | 无 | | RequestRateLimiter | 用于对请求限流,限流算法为令牌桶 | keyResolver、 rateLimiter、 statusCode、 denyEmptyKey、 emptyKeyStatus | | RedirectTo | 将原始请求重定向到指定的URL | http状态码及重定向 的 url | | RemoveHopByHopHeadersFilter | 为原始请求删除IETF组织规定的 一系列Header | 默认就会启用,可以 通 过配置指定仅删除 哪些 Header | | RewriteResponseHeader | 为原始请求删除某个Header | Header的名称 | | RemoveRequestHeader | 为原始请求删除某个Header | Header的名称 | | RewritePath | 重写原始的请求路径 | 原始路径正则表达式 以 及重写后路径的正 则表达式 | | RewriteResponseHeader | 重写原始响应中的某个Header | Header名称,值的正 则表达式,重写后的 值 | | SaveSession | 在转发请求之前,强制执行WebSession::save操作 | 无 | | secureHeaders | 为原始响应添加一系列起安全作用的响应头 | 无,支持修改这些安全 | | SetPath | 修改原始的请求路径 | 修改后的路径 | | SetResponseHeader | 修改原始响应中某个Header的 Header名称,修改后值 | Header名称,修改后值的值 | | SetStatus | 修改原始响应体的内容 | HTTP 状态码,可以是数字,也可以是字符串 | | StripPrefix | 用于截断原始请求的路径 | 使用数字表示要截断的路径的数量 | | Retry | 针对不同的响应进行重试 | retries、statuses、methods、series | | RequestSize | 设置允许接收最大请求包的大 小。如果请求包大小超过设置的 值,则返回 413 Payload Too Large | 请求包大小,单位为字节,默认值为5M | | ModifyRequestBody | 在转发请求之前修改原始请求体内容 | 修改后的请求体内容 | | ModifyResponseBody | 修改原始响应的内容 | 修改后的响应体内容 |

内置局部过滤器的使用

server:
  port: 7000
spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848
      gateway:
        discovery:
          locator:
            enabled: true # 让gateway可以发现nacos中的微服务
        routes:
          - id: product_route
          uri: lb://service-product # lb指的是从nacos中按照名称获取微服务,并遵循负载均 衡策略
          predicates:
            - Path=/product-serv/**
          filters:
            - StripPrefix=1
            - SetStatus=2000 # 修改返回状态

自定义局部过滤

第1步:在配置文件中,添加一个Log的过滤器配置

server:
  port: 7000
spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848
      gateway:
        discovery:
          locator:
            enabled: true # 让gateway可以发现nacos中的微服务
        routes:
          - id: consumer
          uri: lb://consumer # lb指的是从nacos中按照名称获取微服务,并遵循负载均 衡策略
          predicates:
            - Path=/consumer-serv/**
          filters:
            - StripPrefix=1
            - Log=true,false # 控制日志是否开启

第2步:自定义一个过滤器工厂,实现方法

//自定义局部过滤器
@Component
public class LogGatewayFilterFactory extends AbstractGatewayFilterFactory<LogGatewayFilterFactory.Config> { //构造函数

    public LogGatewayFilterFactory() {
        super(LogGatewayFilterFactory.Config.class);
    }

    //读取配置文件中的参数 赋值到 配置类中
    @Override
    public List<String> shortcutFieldOrder() {
        return Arrays.asList("consoleLog", "cacheLog");
    }

    //过滤器逻辑
    @Override
    public GatewayFilter apply(LogGatewayFilterFactory.Config config) {
        return new GatewayFilter() {
            @Override
            public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
                if (config.isCacheLog()) {
                    System.out.println("cacheLog已经开启了....");
                }
                if (config.isConsoleLog()) {
                    System.out.println("consoleLog已经开启了....");
                }
                return chain.filter(exchange);
            }
        };
    }

    //配置类 接收配置参数
    @Data
    @NoArgsConstructor
    public static class Config {
        private boolean consoleLog;
        private boolean cacheLog;
    }
}

第3步:启动测试

全局过滤器

全局过滤器作用于所有路由, 无需配置。通过全局过滤器可以实现对权限的统一校验,安全性验证等功 能。

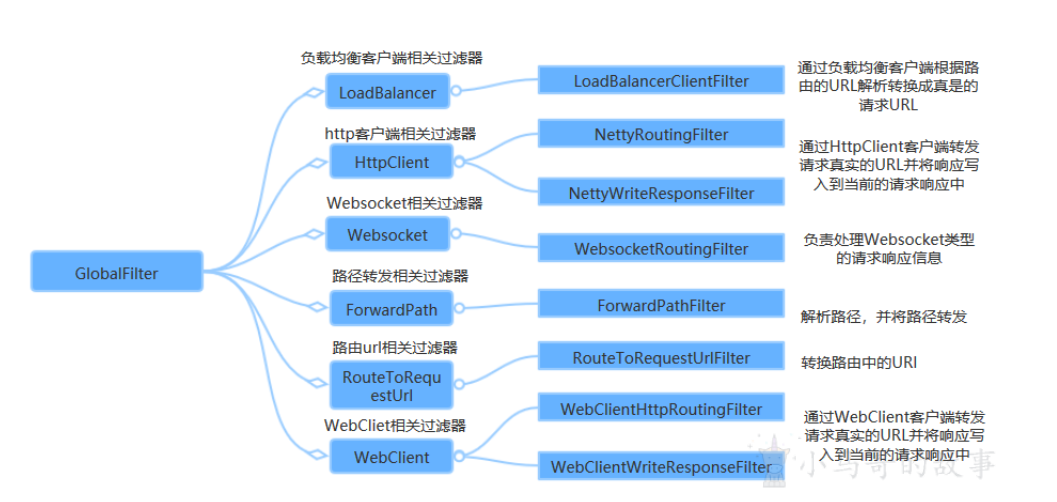

内置全局过滤器

SpringCloud Gateway内部也是通过一系列的内置全局过滤器对整个路由转发进行处理如下内置全局过滤器 :

自定义全局过滤器

内置的过滤器已经可以完成大部分的功能,但是对于企业开发的一些业务功能处理,还是需要我们自己编写过滤器来实现的,那么我们一起通过代码的形式自定义一个过滤器,去完成统一的权限校验。

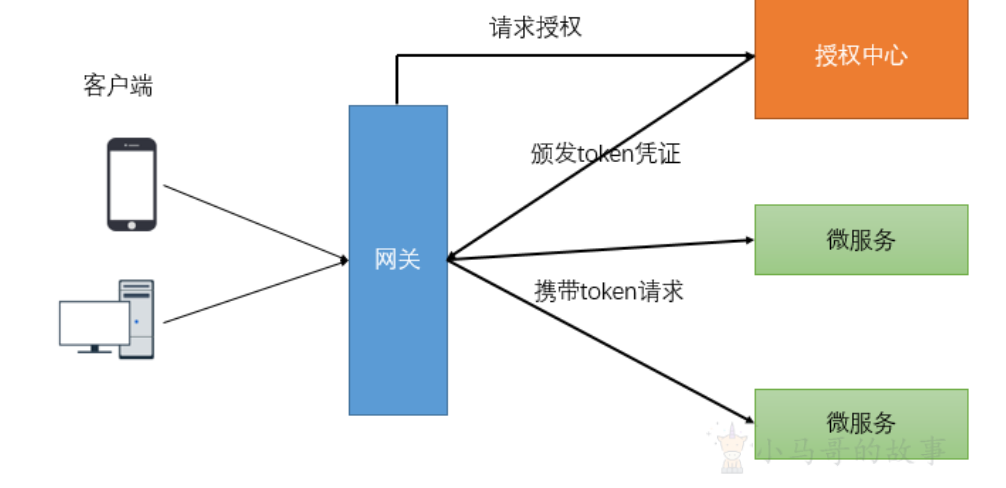

开发中的鉴权逻辑:

截屏2021-02-02 下午8.48.39

如上图,对于验证用户是否已经登录鉴权的过程可以在网关统一检验。

检验的标准就是请求中是否携带token凭证以及token的正确性。

下面的我们自定义一个GlobalFilter,去校验所有请求的请求参数中是否包含“token”,如何不包含请求 参数“token”则不转发路由,否则执行正常的逻辑。

package cn.maruifu.filters;
//自定义全局过滤器需要实现GlobalFilter和Ordered接口
@Component
public class AuthGlobalFilter implements GlobalFilter, Ordered {
    //完成判断逻辑
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        String token = exchange.getRequest().getQueryParams().getFirst("token");
        if (StringUtils.isBlank(token)) {
            System.out.println("鉴权失败");
            exchange.getResponse().setStatusCode(HttpStatus.UNAUTHORIZED);
            return exchange.getResponse().setComplete();
        }
        //调用chain.filter继续向下游执行
        return chain.filter(exchange);
    }
    //顺序,数值越小,优先级越高 @Override
    public int getOrder() {
        return 0;
    }
}


网关限流

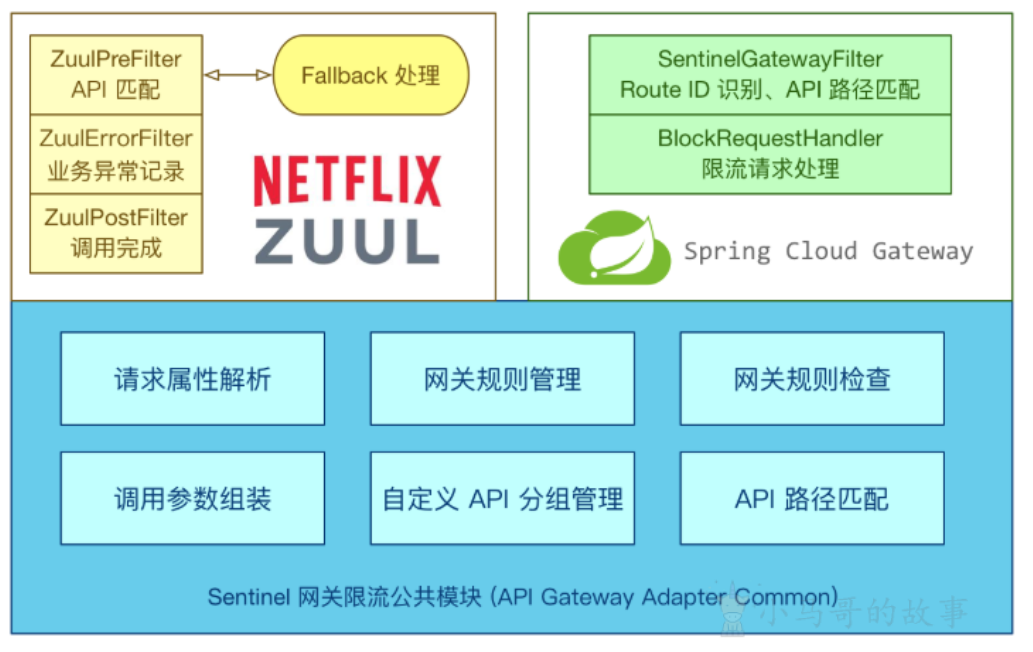

网关是所有请求的公共入口,所以可以在网关进行限流,而且限流的方式也很多,我们本次采用前面学 过的Sentinel组件来实现网关的限流。Sentinel支持对SpringCloud Gateway、Zuul等主流网关进行限流。

截屏2021-02-02 下午8.50.49

从1.6.0版本开始,Sentinel提供了SpringCloud Gateway的适配模块,可以提供两种资源维度的限流:

第一步:导入依赖

<dependency>
	<groupId>com.alibaba.csp</groupId>
	<artifactId>sentinel-spring-cloud-gateway-adapter</artifactId>
</dependency>

第一步:编写配置类

基于Sentinel 的Gateway限流是通过其提供的Filter来完成的,使用时只需注入对应的 SentinelGatewayFilter实例以及 SentinelGatewayBlockExceptionHandler 实例即可。

@Configuration
public class GatewayConfiguration {
    private final List<ViewResolver> viewResolvers;
    private final
    ServerCodecConfigurer serverCodecConfigurer;

    public GatewayConfiguration(ObjectProvider<List<ViewResolver>> viewResolversProvider,ServerCodecConfigurer serverCodecConfigurer) {
        this.viewResolvers = viewResolversProvider.getIfAvailable(Collections::emptyList);
        this.serverCodecConfigurer = serverCodecConfigurer;
    }

    // 初始化一个限流的过滤器
    @Bean
    @Order(Ordered.HIGHEST_PRECEDENCE)
    public GlobalFilter sentinelGatewayFilter() {
        return new SentinelGatewayFilter();
    }

    // 配置初始化的限流参数
    @PostConstruct
    public void initGatewayRules() {
        Set<GatewayFlowRule> rules = new HashSet<>();
        rules.add(new GatewayFlowRule("product_route") //资源名称,对应路由id .setCount(1) // 限流阈值
                        .setIntervalSec(1) // 统计时间窗口,单位是秒,默认是 1 秒
        );
        GatewayRuleManager.loadRules(rules);
    }

    // 配置限流的异常处理器
    @Bean
    @Order(Ordered.HIGHEST_PRECEDENCE)
    public SentinelGatewayBlockExceptionHandler sentinelGatewayBlockExceptionHandler() {
        return new SentinelGatewayBlockExceptionHandler(viewResolvers, serverCodecConfigurer);
    }

    // 自定义限流异常页面
    @PostConstruct
    public void initBlockHandlers() {
        BlockRequestHandler blockRequestHandler = new BlockRequestHandler() {
            public Mono<ServerResponse> handleRequest(ServerWebExchange serverWebExchange, Throwable throwable) {
                Map map = new HashMap<>();
                map.put("code", 0);
                map.put("message", "接口被限流了");
                return ServerResponse.status(HttpStatus.OK).contentType(MediaType.APPLICATION_JSON_UTF8).body(BodyInserters.fromObject(map));
            }
        };
        GatewayCallbackManager.setBlockHandler(blockRequestHandler);
    }
}

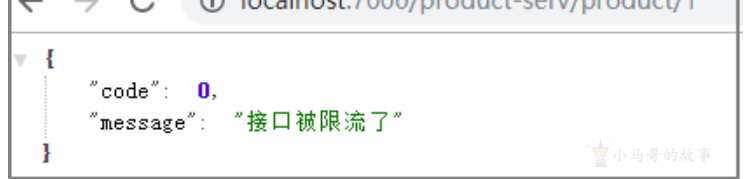

第三步:测试 在一秒钟内多次访问http://localhost:7000/product-serv/product/1就可以看到限流启作用了。

截屏2021-02-02 下午8.54.41

第四步:自定义API分组

自定义API分组是一种更细粒度的限流规则定义


/**
 *  配置初始化的限流参数
 */
@PostConstruct
public void initGatewayRules(){
    Set<GatewayFlowRule> rules=new HashSet<>();
    rules.add(new GatewayFlowRule("product_api1").setCount(1).setIntervalSec(1));
    rules.add(new GatewayFlowRule("product_api2").setCount(1).setIntervalSec(1));
    GatewayRuleManager.loadRules(rules);
}
//自定义API分组
@PostConstruct
private void initCustomizedApis(){
        Set<ApiDefinition> definitions=new HashSet<>();
        ApiDefinition api1=new ApiDefinition("product_api1").setPredicateItems(new HashSet<ApiPredicateItem>(){{
// 以/product-serv/product/api1 开头的请求
        add(new ApiPathPredicateItem().setPattern("/product- serv/product/api1/**").setMatchStrategy(SentinelGatewayConstants.URL_MATCH_STRATEGY_PREFIX));}});
        ApiDefinition api2=new ApiDefinition("product_api2")
                                .setPredicateItems(new HashSet<ApiPredicateItem>(){{
                                    // 以/product-serv/product/api2/demo1 完成的url路径匹配
                                    add(new ApiPathPredicateItem().setPattern("/product- serv/product/api2/demo1"));
                                }});
        definitions.add(api1);
        definitions.add(api2);
        GatewayApiDefinitionManager.loadApiDefinitions(definitions);
}
