使用AI配合Typora智能画图

/ 默认分类 / 没有评论 / 2309浏览

一、流程图

```mermaid

竖向(TD 表示从上到下)

graph TD;
    A-->B;
    A-->C;
    B-->D;
    D-->E;
    D-->F;

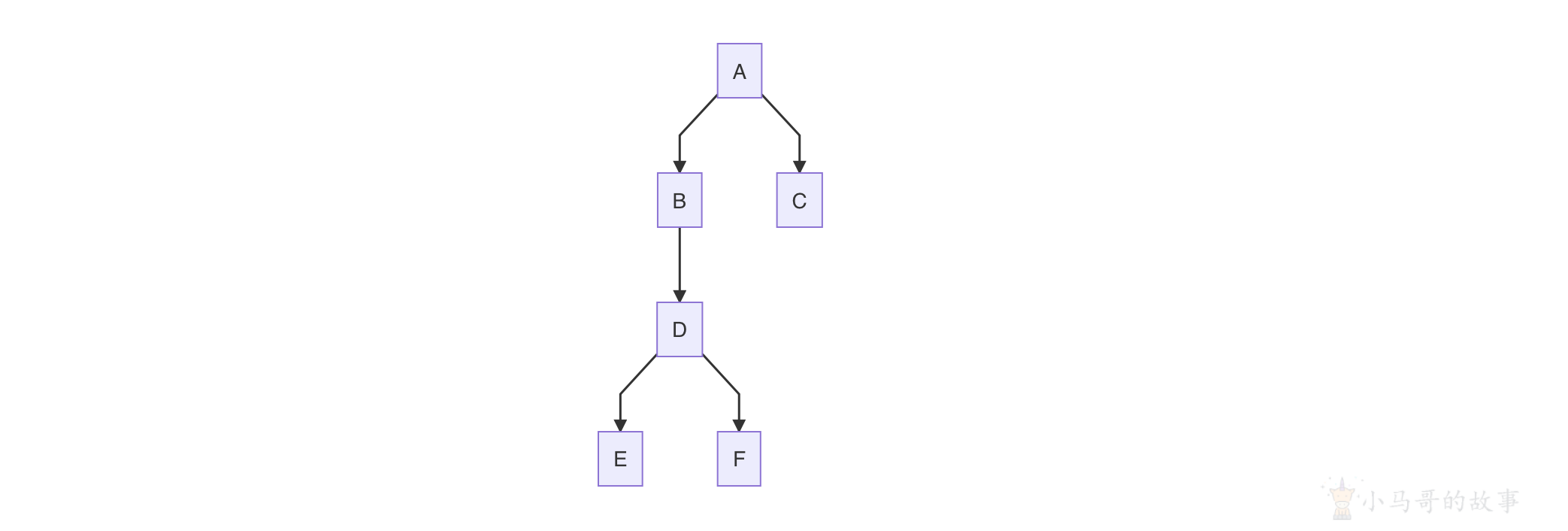

image-20230525112649999

横向(LR 表示从左到右)

graph LR;
		A[方形]-->B(圆角)
		B-->C{条件a}
		C-->|a=1|D[结果1]
		C-->|a=2|E[结果2]

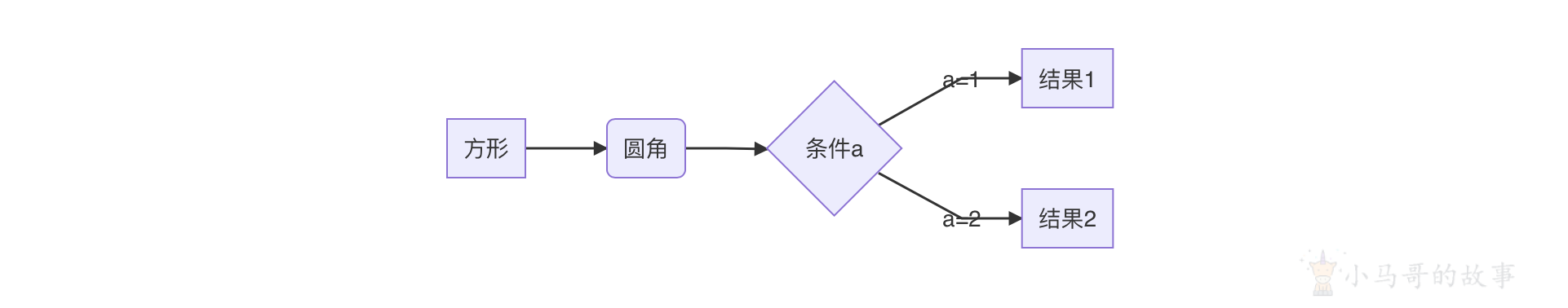

image-20230525112705937

标准(竖向)

```flow

st=>start: 开始框

op=>operation: 处理框

cond=>condition: 判断框(是或否?)

sub1=>subroutine: 子流程

io=>inputoutput: 输入输出框

e=>end: 结束框

st->op->cond

cond(yes)->io->e

cond(no)->sub1(right)->op

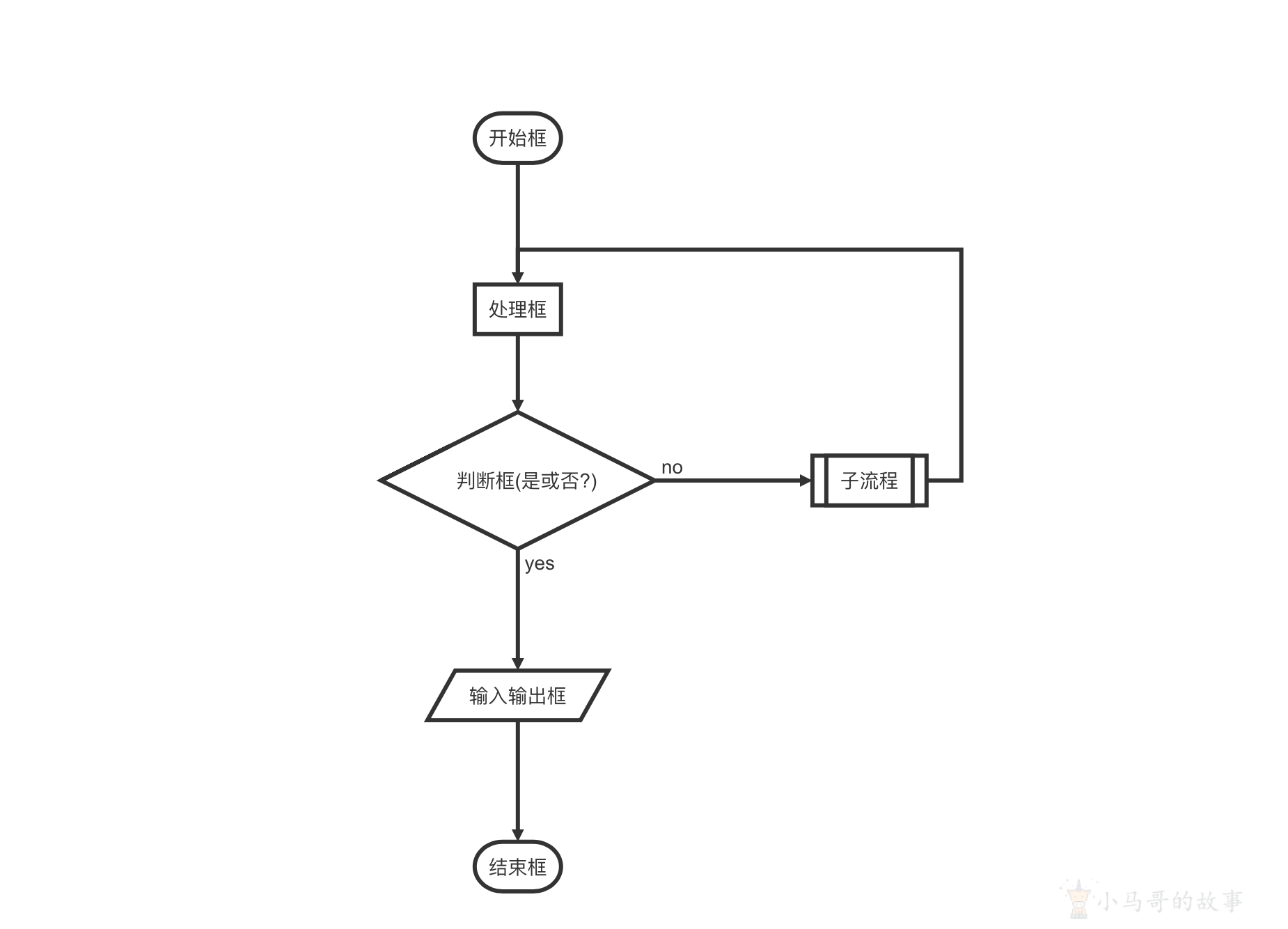

image-20230525112739141

标准(横向)

st=>start: 开始框

op=>operation: 处理框

cond=>condition: 判断框(是或否?)

sub1=>subroutine: 子流程

io=>inputoutput: 输入输出框

e=>end: 结束框

st(right)->op(right)->cond

cond(yes)->io(bottom)->e

cond(no)->sub1(right)->op

image-20230525112752710

二、UML时序图

  • 先输入```mermaid (或)sequence
  • ->> 代表实线箭头,–>> 则代表虚线箭头
  • -> 直线,–>虚线
  • 使用sequenceDiagram 则不使用``sequence

简单

客户->>银行柜台: 我要存钱
银行柜台->>后台: 改一下这个账户数字哦
后台->>银行柜台: 账户的数字改完了,明天起息
银行柜台->>客户: 好了,给你回单 ,下一位

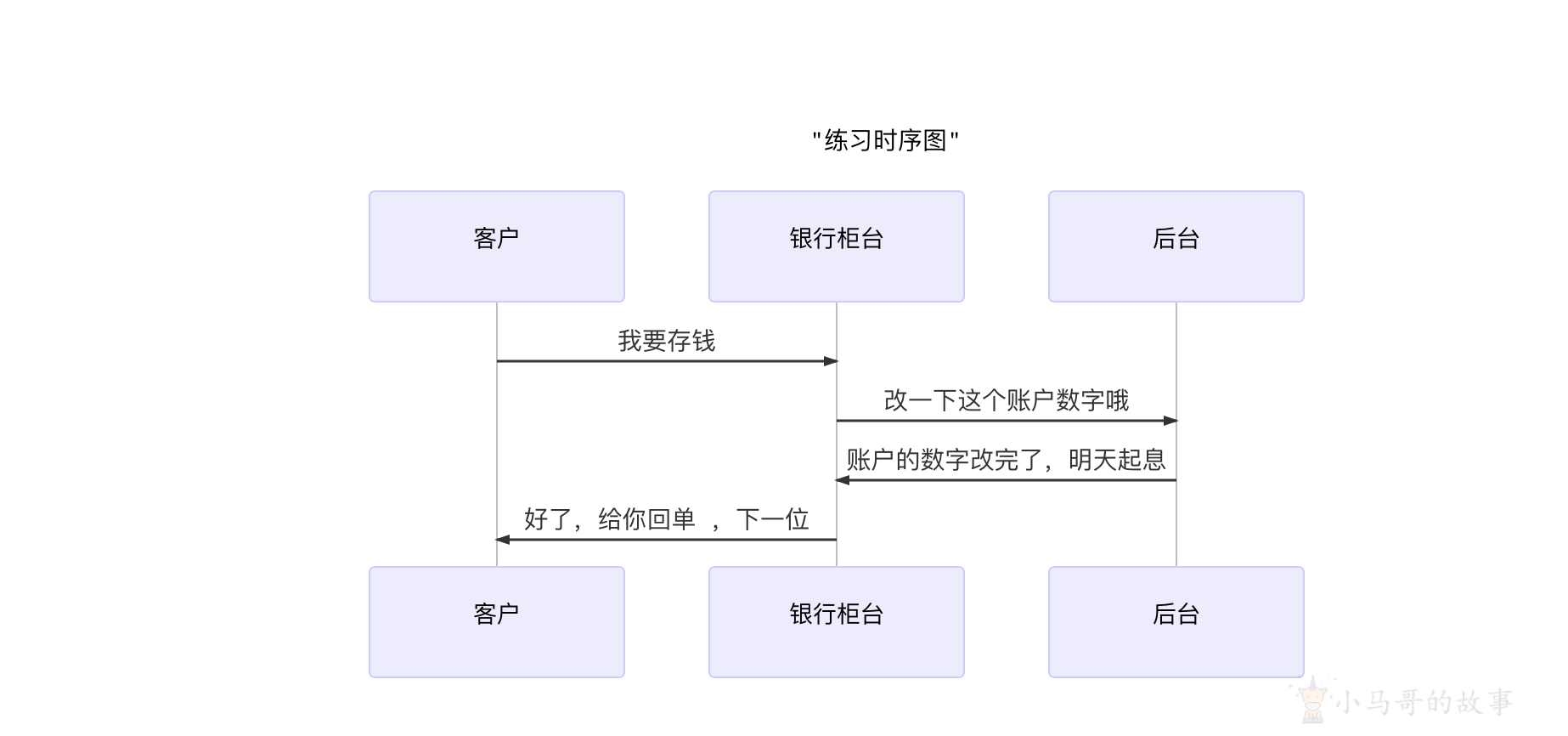

image-20230525112802974

对象A->对象B:对象B你好吗(请求)
		Note right of 对象B:对象B的描述(提示)
		Note left of 对象A:提示
		对象B-->>对象A:我很好(响应)
		对象A->>对象B:你确定?

image-20230525112813357

复杂

sequenceDiagram
    title:标题:复杂使用
    对象A->>对象B:对象B你好吗(请求)
    Note right of 对象B:对象B的描述(提示)
    Note left of 对象A:提示
    对象B-->>对象A:我很好(响应)
    对象B->>对象C:你好吗?
    对象C-->>对象A: B找我了
    对象A->>对象B:你确定?
    note over 对象C,对象B:朋友
    participant D
    note right of D:没人陪我

image-20230525112832306

sequenceDiagram
		participant A
		participant B
		participant C
		A->>C:hello
		loop health
			C->>C:no
		end
		Note right of C:you should eat<br/> doctor
		B-->>A:nice
		C->>B:how are you?
		B-->>C:great

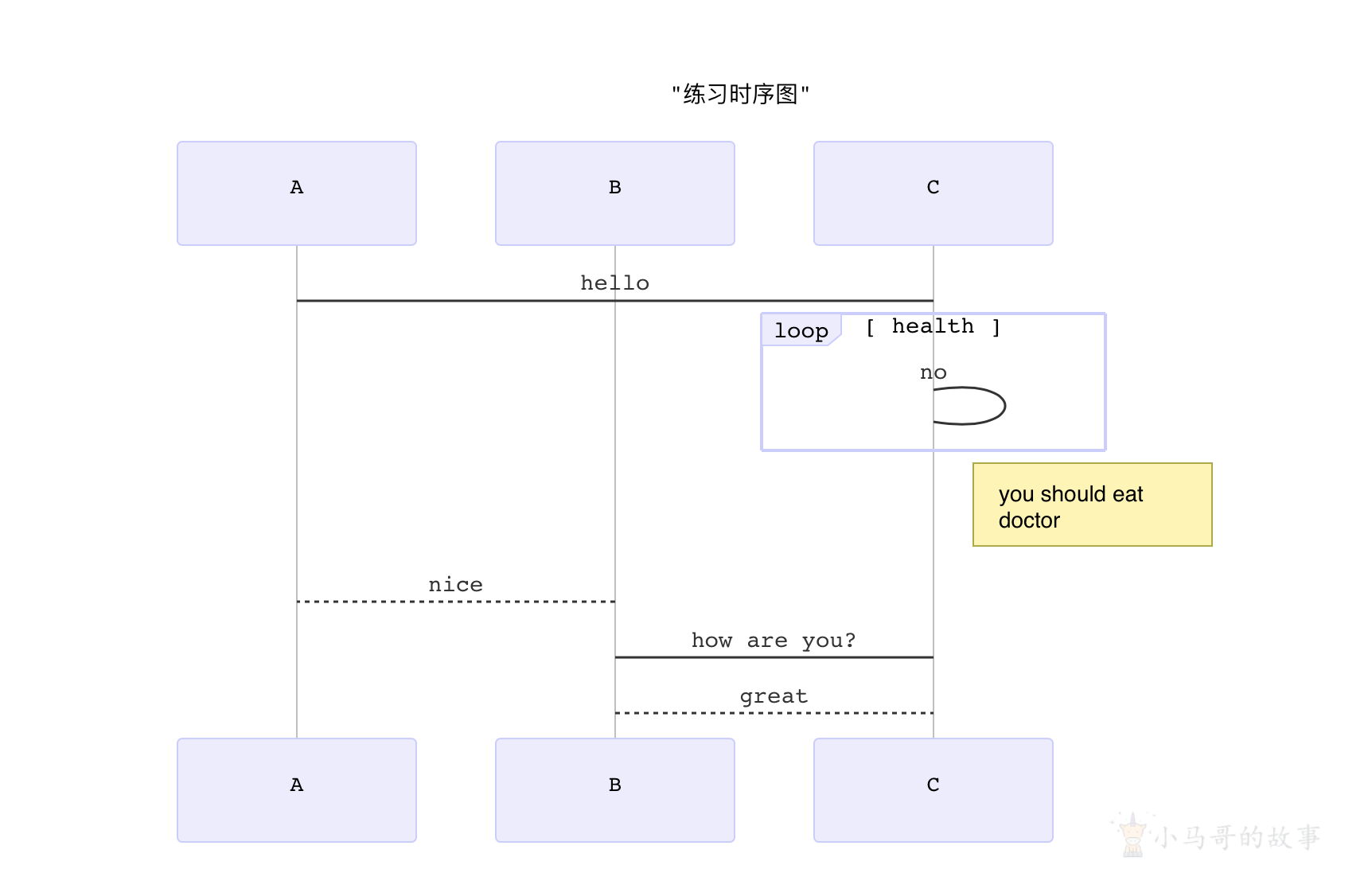

image-20230525112908991

sequenceDiagram
		participant A
		participant B
		participant C
		participant D
		title:"练习时序图"
		A->>B:request
		B->>B:verify sign
		B->>C:123
		C-->>B:321
		B->>C:456
		C->>C:code
		C->>D:789
		D-->>B:987
		alt yes
		Note right of B:yes的结果
		else no
		B-->>D:login
		D-->>B:login success
		end
		B->>B:加密
		B-->>A:return

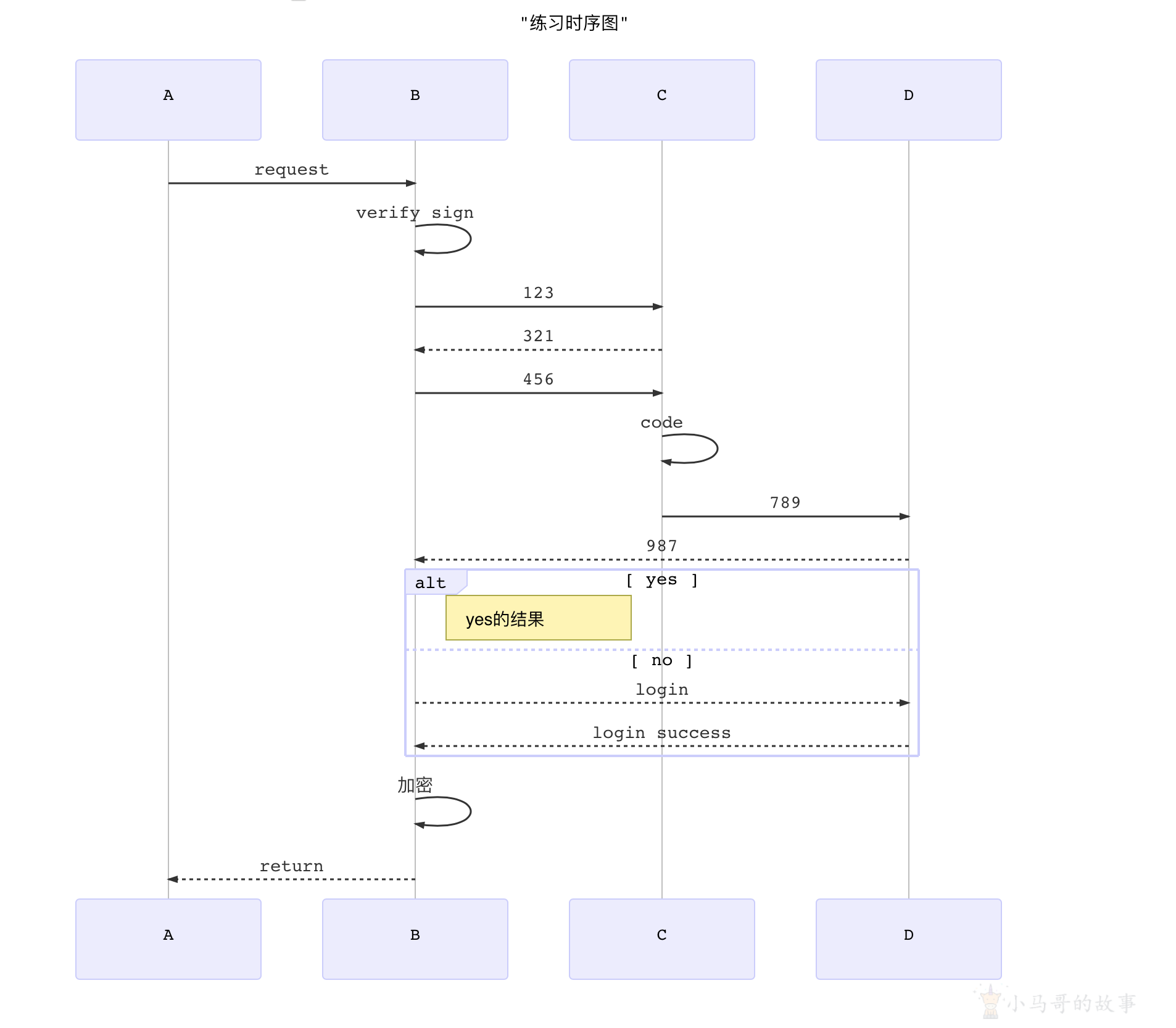

image-20230525112938800

sequenceDiagram
		title:时序图例子
		Alice->>Alice:自言自语
		Alice-->>John:hello john,
		%% over 可以用于单独一个角色上,也可以用于相邻的两个角色间:
		note over Alice,John:friend

		%% loop 后跟循环体说明文字
		loop healthcheck
			John-->>John:Fight agaist hypochondra
		end

		note right of John: Rational

		John-->>Alice:Great!
		John->>Bob:How about you?

		%% 控制焦点:用来表示时序图中对象执行某个操作的一段时间
		%% activate 角色名:表示激活控制焦点
		activate Bob
		Bob-->>John:Jolly good!
		%% deactivate 角色名 表示控制焦点结束
    deactivate Bob

    Alice->>+Bob: Hello Bob, how are you?

    rect rgb(175, 255, 212)
    alt is sick
    Bob-->>Alice: Not so good :(
    else is well
    Bob-->>Alice: Feeling fresh like a daisy
    end
    opt Extra response
    Bob-->>Alice: Thanks for asking
    end
    end

    loop communicating
        Alice->>+John: asking some questions
        John-->>-Alice: answer
    end

    par Alice to John
      Alice->>John: Bye
    and Alice to Bob
      Alice->>Bob: Bye
    end
		Alice-xJohn: 这是一个异步调用
    Alice--xBob: 这是一个异步调用

image-20230525113421181

标准

%% 时序图例子,-> 直线,-->虚线,->>实线箭头
  sequenceDiagram
    participant 张三
    participant 李四
    张三->王五: 王五你好吗?
    loop 健康检查
        王五->王五: 与疾病战斗
    end
    Note right of 王五: 合理 食物 <br/>看医生...
    李四-->>张三: 很好!
    王五->李四: 你怎么样?
    李四-->王五: 很好!A

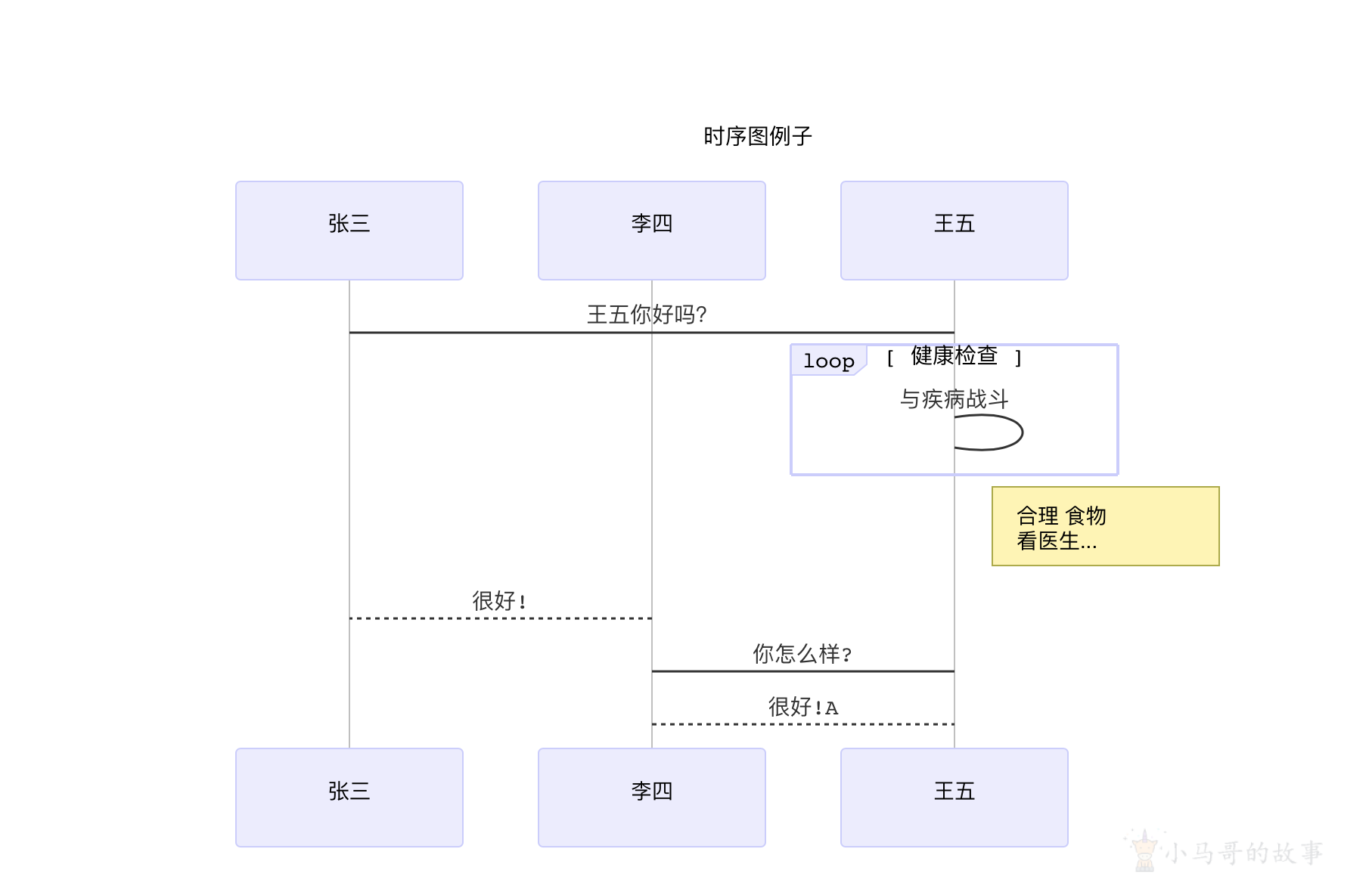

image-20230525113203252

三、甘特图

%% 语法示例
        gantt
        dateFormat  YYYY-MM-DD
        title 软件开发甘特图
        section 设计
        需求                      :done,    des1, 2014-01-06,2014-01-08
        原型                      :active,  des2, 2014-01-09, 3d
        UI设计                     :         des3, after des2, 5d
    未来任务                     :         des4, after des3, 5d
        section 开发
        学习准备理解需求                      :crit, done, 2014-01-06,24h
        设计框架                             :crit, done, after des2, 2d
        开发                                 :crit, active, 3d
        未来任务                              :crit, 5d
        耍                                   :2d

        section 测试
        功能测试                              :active, a1, after des3, 3d
        压力测试                               :after a1  , 20h
        测试报告                               : 48h

image-20230525113216460

四、类图

语法解释:<|-- 表示继承,+ 表示 public,- 表示 private,学过 Java 的应该都知道。
classDiagram
      Animal <|-- Duck
      Animal <|-- Fish
      Animal <|-- Zebra
      Animal : +int age
      Animal : +String gender
      Animal: +isMammal()
      Animal: +mate()
      class Duck{
          +String beakColor
          +swim()
          +quack()
      }
      class Fish{
          -int sizeInFeet
          -canEat()
      }
      class Zebra{
          +bool is_wild
          +run()
      }

image-20230525113227098

五、状态图

stateDiagram
    [*] --> s1
    s1 --> [*]

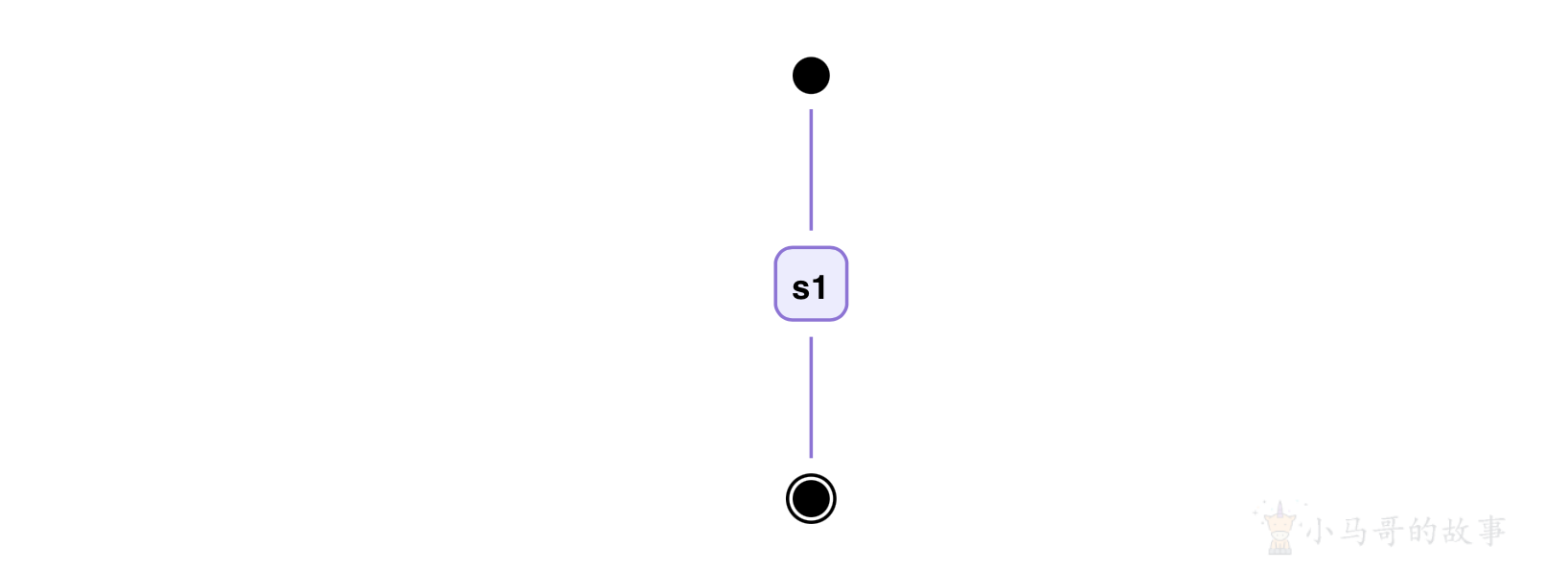

image-20230525113235395

六、饼图

pie
    title Key elements in Product X
    "Calcium" : 42.96
    "Potassium" : 50.05
    "Magnesium" : 10.01
    "Iron" :  5

image-20230525113246148
