JVM运行原理详解

/ 虚拟机 / 没有评论 / 1727浏览

作为一名Java使用者，掌握JVM的体系结构也是很有必要的

-----------------来自小马哥的故事

1.JVM简析：

说起Java，我们首先想到的是Java编程语言，然而事实上，Java是一种技术，它由四方面组成：Java编程语言、Java类文件格式、Java虚拟机和Java应用程序接口(Java API)。它们的关系如下图所示：

Java组成关系

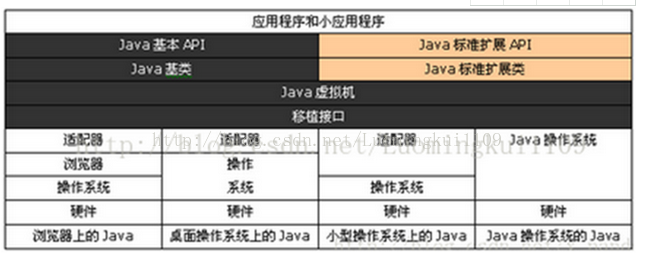

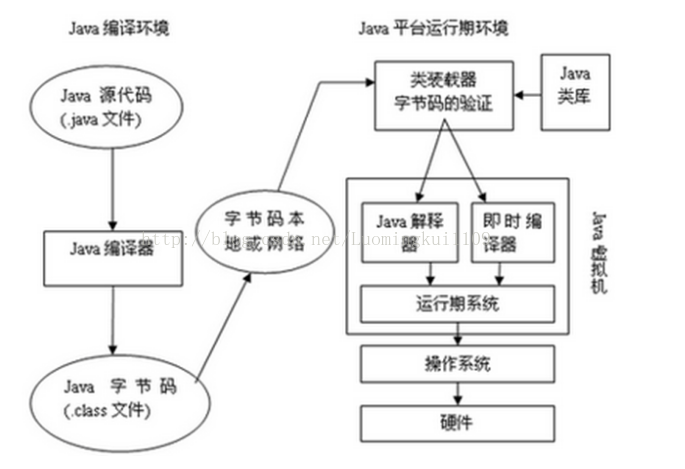

Java平台由Java虚拟机和Java应用程序接口搭建，Java语言则是进入这个平台的通道，用Java语言编写并编译的程序可以运行在这个平台上。这个平台的结构如下图所示： 运行期环境代表着Java平台，开发人员编写Java代码(.java文件)，然后将之编译成字节码(.class文件)，再然后字节码被装入内存，一旦字节码进入虚拟机，它就会被解释器解释执行，或者是被即时代码发生器有选择的转换成机器码执行。

JVM在它的生存周期中有一个明确的任务，那就是运行Java程序，因此当Java程序启动的时候，就产生JVM的一个实例；当程序运行结束的时候，该实例也跟着消失了。 在Java平台的结构中, 可以看出，Java虚拟机(JVM) 处在核心的位置，是程序与底层操作系统和硬件无关的关键。它的下方是移植接口，移植接口由两部分组成：适配器和Java操作系统, 其中依赖于平台的部分称为适配器；JVM 通过移植接口在具体的平台和操作系统上实现；在JVM 的上方是Java的基本类库和扩展类库以及它们的API， 利用Java API编写的应用程序(application) 和小程序(Java applet) 可以在任何Java平台上运行而无需考虑底层平台, 就是因为有Java虚拟机(JVM)实现了程序与操作系统的分离，从而实现了Java 的平台无关性。

2.JVM基本概念

(1) 基本概念：

JVM是可运行Java代码的假想计算机 ，包括一套字节码指令集、一组寄存器、一个栈、一个垃圾回收，堆 和 一个存储方法域。JVM是运行在操作系统之上的，它与硬件没有直接的交互。

(2) 运行过程：

我们都知道Java源文件，通过编译器，能够生产相应的.Class文件，也就是字节码文件，而字节码文件又通过Java虚拟机中的解释器，编译成特定机器上的机器码 。

也就是如下：

① Java源文件—->编译器—->字节码文件

② 字节码文件—->JVM—->机器码

每一种平台的解释器是不同的，但是实现的虚拟机是相同的，这也就是Java为什么能够跨平台的原因了 ，当一个程序从开始运行，这时虚拟机就开始实例化了，多个程序启动就会存在多个虚拟机实例。程序退出或者关闭，则虚拟机实例消亡，多个虚拟机实例之间数据不能共享。

类加载详细过程

一个Java文件从编码完成到最终执行，一般主要包括两个过程编译和运行

而我们所说的类加载过程即是指JVM虚拟机把.class文件中类信息加载进内存，并进行解析生成对应的class对象的过程。

举个通俗点的例子来说，JVM在执行某段代码时，遇到了class A， 然而此时内存中并没有class A的相关信息，于是JVM就会到相应的class文件中去寻找class A的类信息，并加载进内存中，这就是我们所说的类加载过程。

由此可见，JVM不是一开始就把所有的类都加载进内存中，而是只有第一次遇到某个需要运行的类时才会加载，且只加载一次。

类加载

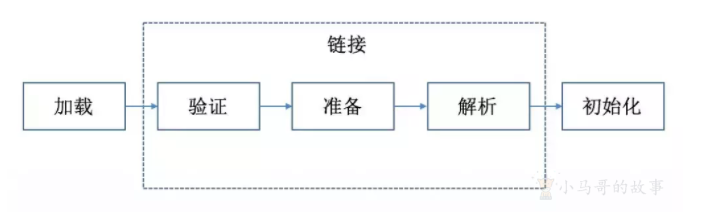

类加载的过程主要分为三个部分：”加载”,””链接”,”“初始化”

而链接又可以细分为三个小部分：”验证”,”准备”,”解析”

截屏2021-12-19 下午6.45.24

加载

简单来说，加载指的是把class字节码文件从各个来源通过类加载器装载入内存中。

这里有两个重点：

为什么会有自定义类加载器？

  • 一方面是由于java代码很容易被反编译，如果需要对自己的代码加密的话，可以对编译后的代码进行加密，然后再通过实现自己的自定义类加载器进行解密，最后再加载。
  • 另一方面也有可能从非标准的来源加载代码，比如从网络来源，那就需要自己实现一个类加载器，从指定源进行加载。
链接
验证

主要是为了保证加载进来的字节流符合虚拟机规范，不会造成安全错误。

包括对于文件格式的验证，比如常量中是否有不被支持的常量？文件中是否有不规范的或者附加的其他信息？

对于元数据的验证，比如该类是否继承了被final修饰的类？类中的字段，方法是否与父类冲突？是否出现了不合理的重载？

对于字节码的验证，保证程序语义的合理性，比如要保证类型转换的合理性。

对于符号引用的验证，比如校验符号引用中通过全限定名是否能够找到对应的类？校验符号引用中的访问性（private，public等）是否可被当前类访问？

准备

主要是为类变量（注意，不是实例变量）分配内存，并且赋予初值。

特别需要注意，初值，不是代码中具体写的初始化的值，而是Java虚拟机根据不同变量类型的默认初始值。

比如8种基本类型的初值，默认为0；引用类型的初值则为null；常量的初值即为代码中设置的值，final static tmp = 456， 那么该阶段tmp的初值就是456

解析

将常量池内的符号引用替换为直接引用的过程。

两个重点：

举个例子来说，现在调用方法hello()，这个方法的地址是1234567，那么hello就是符号引用，1234567就是直接引用。

在解析阶段，虚拟机会把所有的类名，方法名，字段名这些符号引用替换为具体的内存地址或偏移量，也就是直接引用。

初始化

这个阶段主要是对类变量初始化，是执行类构造器的过程。

换句话说，只对static修饰的变量或语句进行初始化。

如果初始化一个类的时候，其父类尚未初始化，则优先初始化其父类。

如果同时包含多个静态变量和静态代码块，则按照自上而下的顺序依次执行。

总结

类加载过程只是一个类生命周期的一部分，在其前，有编译的过程，只有对源代码编译之后，才能获得能够被虚拟机加载的字节码文件；在其后还有具体的类使用过程，当使用完成之后，还会在方法区垃圾回收的过程中进行卸载。如果想要了解Java类整个生命周期的话，可以自行上网查阅相关资料，这里不再多做赘述。

(3) 三种JVM:

① Sun公司的HotSpot；

② BEA公司的JRockit；

③ IBM公司的J9 JVM；

在JDK1.7及其以前我们所使用的都是Sun公司的HotSpot，但由于Sun公司和BEA公司都被oracle收购，jdk1.8将采用Sun公司的HotSpot和BEA公司的JRockit两个JVM中精华形成jdk1.8的JVM。

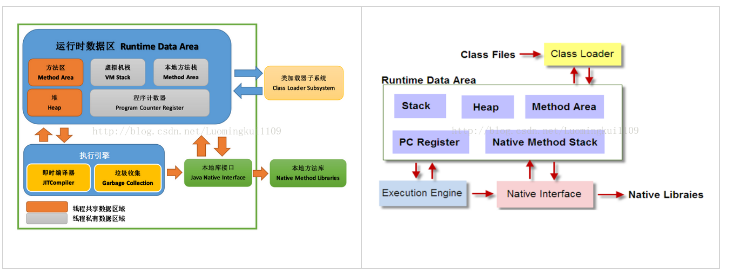

3.JVM的体系结构

(1) Class Loader类加载器

负责加载 .class文件，class文件在文件开头有特定的文件标示，并且ClassLoader负责class文件的加载等，至于它是否可以运行，则由Execution Engine决定。 ① 定位和导入二进制class文件 ② 验证导入类的正确性 ③ 为类分配初始化内存 ④ 帮助解析符号引用.

(2) Native Interface本地接口:

本地接口的作用是融合不同的编程语言为Java所用，它的初衷是融合C/C++程序，Java诞生的时候C/C++横行的时候，要想立足，必须有调用C/C++程序，于是就在内存中专门开辟了一块区域处理标记为native的代码，它的具体作法是Native Method Stack中登记native方法，在Execution Engine执行时加载native libraies。 目前该方法使用的越来越少了，除非是与硬件有关的应用，比如通过Java程序驱动打印机，或者Java系统管理生产设备，在企业级应用中已经比较少见。 因为现在的异构领域间的通信很发达，比如可以使用Socket通信，也可以使用Web Service等。

(3) Execution Engine 执行引擎：

执行包在装载类的方法中的指令，也就是方法。

(4) Runtime data area 运行数据区:

虚拟机内存或者Jvm内存，冲整个计算机内存中开辟一块内存存储Jvm需要用到的对象，变量等，运行区数据有分很多小区，分别为：方法区，虚拟机栈，本地方法栈，堆，程序计数器。

4.JVM数据运行区详解（栈管运行，堆管存储）：

说明：JVM调优主要就是优化 Heap堆 和 Method Area 方法区。

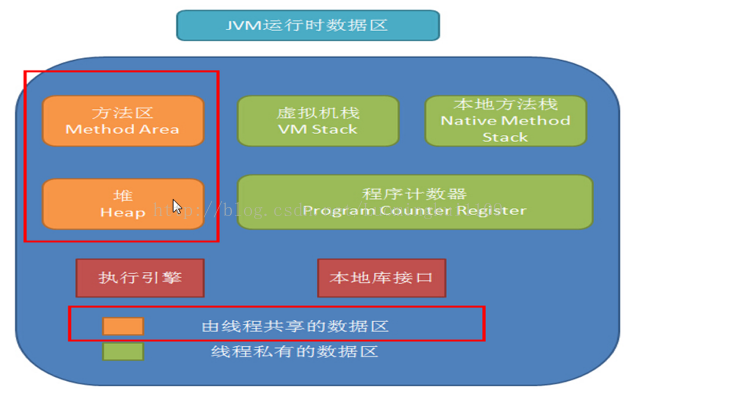

JVM运行时数据区域

(1) Native Method Stack本地方法栈

它的具体做法是Native Method Stack中登记native方法，在Execution Engine执行时加载native libraies。

(2) PC Register程序计数器

每个线程都有一个程序计算器，就是一个指针，指向方法区中的方法字节码（下一个将要执行的指令代码），由执行引擎读取下一条指令，是一个非常小的内存空间，几乎可以忽略不记。

(3) Method Area方法区

方法区是被所有线程共享，所有字段和方法字节码，以及一些特殊方法如构造函数，接口代码也在此定义。简单说，所有定义的方法的信息都保存在该区域，此区域属于共享区间。 静态变量+常量+类信息+运行时常量池存在方法区中，实例变量存在堆内存中。

5 Stack 栈

① 栈是什么

栈也叫栈内存，主管Java程序的运行，是在线程创建时创建，它的生命期是跟随线程的生命期，线程结束栈内存也就释放，对于栈来说不存在垃圾回收问题，只要线程一结束该栈就Over，生命周期和线程一致，是线程私有的。 基本类型的变量和对象的引用变量都是在函数的栈内存中分配。

② 栈存储什么？

栈帧中主要保存3类数据： 本地变量（Local Variables）：输入参数和输出参数以及方法内的变量； 栈操作（Operand Stack）：记录出栈、入栈的操作； 栈帧数据（Frame Data）：包括类文件、方法等等。

③ 栈运行原理

栈中的数据都是以栈帧（Stack Frame）的格式存在，栈帧是一个内存区块，是一个数据集，是一个有关方法和运行期数据的数据集，当一个方法A被调用时就产生了一个栈帧F1，并被压入到栈中，A方法又调用了B方法，于是产生栈帧F2也被压入栈，B方法又调用了C方法，于是产生栈帧F3也被压入栈…… 依次执行完毕后，先弹出后进......F3栈帧，再弹出F2栈帧，再弹出F1栈帧。

遵循“先进后出”/“后进先出”原则。

6 Heap 堆

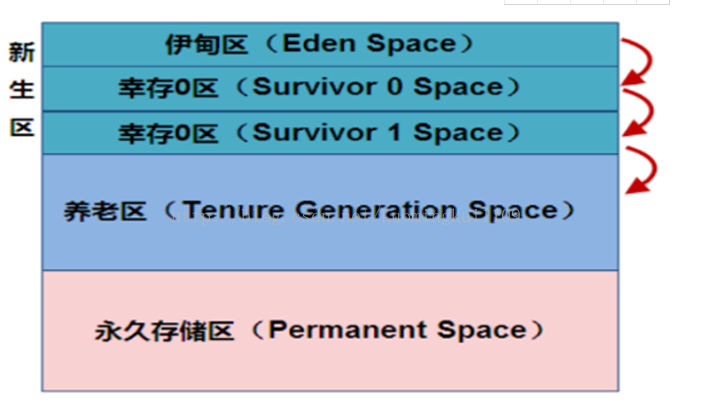

堆这块区域是JVM中最大的，应用的对象和数据都是存在这个区域，这块区域也是线程共享的，也是 gc 主要的回收区，一个 JVM 实例只存在一个堆类存，堆内存的大小是可以调节的。类加载器读取了类文件后，需要把类、方法、常变量放到堆内存中，以方便执行器执行，堆内存分为三部分：

① 新生区

新生区是类的诞生、成长、消亡的区域，一个类在这里产生，应用，最后被垃圾回收器收集，结束生命。新生区又分为两部分：伊甸区（Eden space）和幸存者区（Survivor pace），所有的类都是在伊甸区被new出来的。幸存区有两个：0区（Survivor 0 space）和1区（Survivor 1 space）。当伊甸园的空间用完时，程序又需要创建对象，JVM的垃圾回收器将对伊甸园进行垃圾回收（Minor GC）,将伊甸园中的剩余对象移动到幸存0区。若幸存0区也满了，再对该区进行垃圾回收，然后移动到1区。那如果1去也满了呢？再移动到养老区。若养老区也满了，那么这个时候将产生Major GC（FullGCC），进行养老区的内存清理。若养老区执行Full GC 之后发现依然无法进行对象的保存，就会产生OOM异常“OutOfMemoryError”。

如果出现java.lang.OutOfMemoryError: Java heap space异常，说明Java虚拟机的堆内存不够。原因有二：

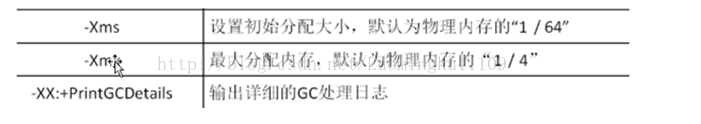

a.Java虚拟机的堆内存设置不够，可以通过参数-Xms、-Xmx来调整。

b.代码中创建了大量大对象，并且长时间不能被垃圾收集器收集（存在被引用）。

② 养老区

养老区用于保存从新生区筛选出来的 JAVA 对象，一般池对象都在这个区域活跃。

③ 永久区

永久存储区是一个常驻内存区域，用于存放JDK自身所携带的 Class,Interface 的元数据，也就是说它存储的是运行环境必须的类信息，被装载进此区域的数据是不会被垃圾回收器回收掉的，关闭 JVM 才会释放此区域所占用的内存。

如果出现java.lang.OutOfMemoryError: PermGen space，说明是Java虚拟机对永久代Perm内存设置不够。原因有二：

a. 程序启动需要加载大量的第三方jar包。例如：在一个Tomcat下部署了太多的应用。 b. 大量动态反射生成的类不断被加载，最终导致Perm区被占满。

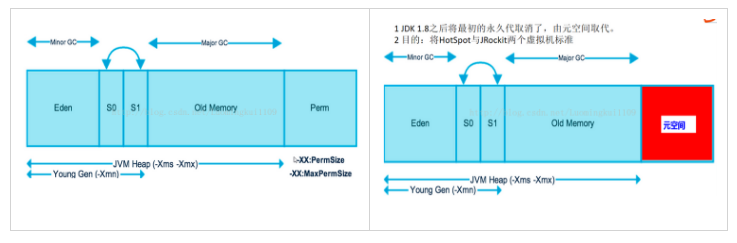

说明： Jdk1.6及之前：常量池分配在永久代 。 Jdk1.7：有，但已经逐步“去永久代” 。 Jdk1.8及之后：无(java.lang.OutOfMemoryError: PermGen space,这种错误将不会出现在JDK1.8中)。

说明：方法区和堆内存的异议： 实际而言，方法区和堆一样，是各个线程共享的内存区域，它用于存储虚拟机加载的：类信息+普通常量+静态常量+编译器编译后的代码等等，虽然JVM规范将方法区描述为堆的一个逻辑部分，但它却还有一个别名叫做Non-Heap（非堆），目的就是要和堆分开。

对于HotSpot虚拟机，很多开发者习惯将方法区称之为“永久代（Parmanent Gen）”,但严格本质上说两者不同，或者说使用永久代来实现方法区而已，永久代是方法区的一个实现，jdk1.7的版本中，已经将原本放在永久代的字符串常量池移走。

常量池（Constant Pool）是方法区的一部分，Class文件除了有类的版本、字段、方法、接口等描述信息外，还有一项信息就是常量池，这部分内容将在类加载后进入方法区的运行时常量池中存放。

6.堆内存调优简介

代码测试：

public class JVMTest {
     public static void main(String[] args){
          long maxMemory = Runtime.getRuntime().maxMemory();//返回Java虚拟机试图使用的最大内存量。
          Long totalMemory = Runtime. getRuntime().totalMemory();//返回Java虚拟机中的内存总量。
          System.out.println("MAX_MEMORY ="+maxMemory +"(字节)、"+(maxMemory/(double)1024/1024) + "MB");
          System.out.println("TOTAL_ MEMORY = "+totalMemory +"(字节)"+(totalMemory/(double)1024/1024) + "MB");
     }
}

说明：在Run as ->Run Configurations中输入"-XX:+PrintGCDetails"可以查看堆内存运行原理图：

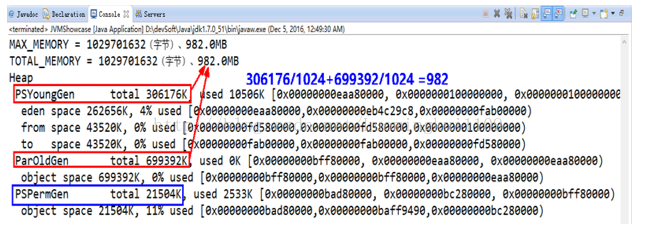

(1) 在jdk1.7中：

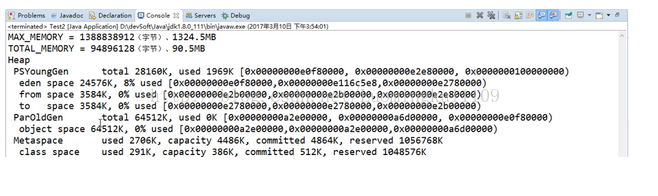

(2) 在jdk1.8中:

7.通过参数设置自动触发垃圾回收：

public class JVMTest {
     public static void main(String[] args){
          long maxMemory = Runtime.getRuntime().maxMemory();//返回Java虚拟机试图使用的最大内存量。
          Long totalMemory = Runtime. getRuntime().totalMemory();//返回Java虚拟机中的内存总量。
          System.out.println("MAX_MEMORY ="+maxMemory +"(字节)、"+(maxMemory/(double)1024/1024) + "MB");
          System.out.println("TOTAL_ MEMORY = "+totalMemory +"(字节)"+(totalMemory/(double)1024/1024) + "MB");
          String str = "www.baidu.com";
          while(true){
              str += str + new Random().nextInt(88888888) + new Random().nextInt(99999999);
          }
     }
}

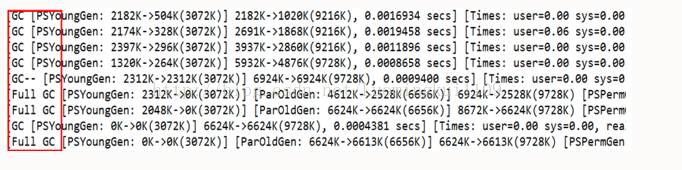

在Run as ->Run Configurations中输入设置“-Xmx8m –Xms8m –xx:+PrintGCDetails”可以参看垃圾回收机制原理:
